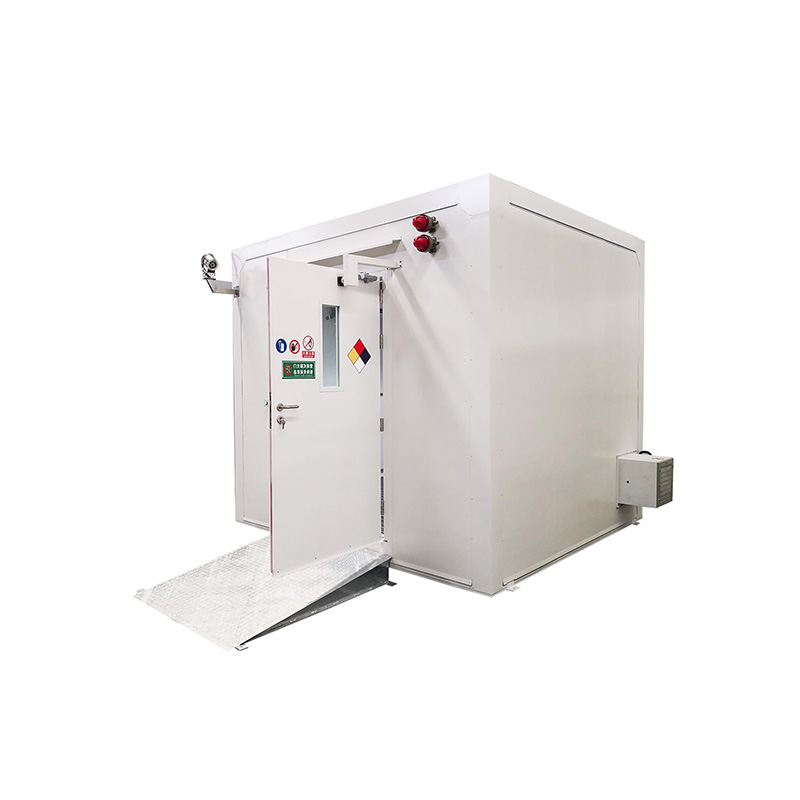

Armario de almacenamiento temporal de reactivo resistente al fuego

1. gabinete

1.1 el tiempo de resistencia al fuego de los materiales del armario no debe ser inferior a 240 minutos (resistencia al fuego interna y externa), y la barrera general del armario no debe romperse por el fuego en 240 minutos (se deben proporcionar certificpertinentes, como UL, 3C, etc., o informes autorizados de terceros);

1.2 todo el gabinete deberá cumplir los requisitos a prueba de explosiones de todo el gabinete EX EN-60079, y emitir el certificado a prueba de explosiones y el informe de ensayo;

1.3 el armario (pared interior del armario, pared interior de la estructura del tanque de retención de fugas, pared interior de la puerta contra incendios y la interfaz con el armario) debe ser a prueba de fugas (o tener un revestimiento a prueba de fugas) para evitar fugas de residuos peligrosos al exterior del armario. La zona a prueba de fugas cubre al menos el grado en que pueden estar implicados los residuos peligrosos o sus sustancias disueltas;

1.4 el armario debería estar diseñado de acuerdo con las condiciones climáticas costeras de la obra para cumplir los requisitos de anticorrosión, resistencia química y resistencia a la intemperie (todo el armario en su conjunto). Las paredes interiores y exteriores (incluida la parte superior) deben ser recubiercon pintura de fluorocarbono, de modo que el gabinete puede cumplir con los requisitos funcionales relevantes bajo la premisa de una vida útil de al menos 10 años (uso normal);

1.5 la parte inferior del armario está provisto de múltiples puntos de ancl, que se pueden conectar con el suelo después de ser colocado en la posición designada, y por lo menos debería ser capaz de soportar el tiempo de tifones continuamente;

1.6 la estructura del armario debería tener diseño de desviación de agua de lluvia, canal de desviación, deflector, etc. El gabinete entero no debe estar en el ambiente de viento y lluvia, hay partes de agua;

1.7 el grado de impermeabilidad al polvo y a la lluvia de los aparatos eléctricos y sus componentes en el armario debería ser superior a IP53; El grado a prueba de polvo y de lluvia de los aparatos eléctricos y sus componentes configurados fuera del armario debe ser mayor que IP54;

1.8 los aparatos eléctricos y sus componentes configurados en el armario deberían tener resistencia a la corrosión y a la intemperie;

1.9 el armario debería estar equipado con un número correspondiente de dispositivos de alivio de presión a prueba de explosiones según diferentes tamaños, y debería estar cerrado estrictamente en horas normales. Cuando se alcanza el valor de presión del dispositivo de alivio de presión en el armario, se abre el dispositivo de alivio de presión; Cuando la presión en el armario es inferior a un determinado valor, el dispositivo de alivio de presión se cierra automáticamente.

2. Puertas de incendios

2.1 los gabinetes con puertas cortafuego de clase a de clase a deberán tener certificaciones pertinentes, como UL, 3C, etc., o informes autorizados de terceros;

2.2 se debería utilizar un dispositivo de conexión A tierra para conectar el panel de la puerta al armario para eliminar la electricidad estática y las chispas que pueden ser causadas por fricción y colidurante el interruptor de la puerta de incendios.

2.3 la ventana de observación de vidrio a prueba de explosiones deberá tener la misma certificación pertinente que la puerta cortafuego, como UL, 3C, etc., o un informe autorizado de un tercero.

2.4 la puerta del armario está equipada con una puerta de aspiración electromagnética correspondiente, que puede mantener la puerta abierta para que el personal pueda cargar y descargar; Incluye puertas abiertas y cerradas.

3. Sistema de recuperación de fugas

3.1 la parte inferior de la caja es una bandeja de acero completa, de acuerdo con la ley de protección ambiental EPA 40 CFR 264.175. Al mismo tiempo, la parte inferior del armario está diseñado con una válvula de drenaje. Cuando un gran número de fugas, la válvula se puede abrir para la descarga, y un pequeño número de fugas pueden ser absorbidos por los productos de adsorcorrespondientes.

3.2 la parte superior de la bandeja de fugas se coloca uniformemente con rejilla de acero de zinc sumergido en caliente, y la capacidad de carga diseñada de la rejes es de 1300Kg/m²

4. Electricidad estática, sistema de protección contra rayos

4.1 la puerta del armario está provisto de una columna de liberación de electricidad estática humana, que está conectado con el cuerpo principal del armario, y se utiliza para el personal para tocar la carga estática llevada en el cuerpo antes de entrar, con el fin de evitar riesgos de electricidad estática.

4.2 se ha instalado un pararrayos en el armario para prevenir los rayos.

4.3 el efecto de la protección contra el rayo debe ser comprobado por un tercero cualificado.

4.4 el pararrayos debería estar bien fijado a la base, y el nivel de resistencia al tifón es el mismo que el del armario principal.

4.5 instalun protector de sobretensión en la fuente de alimentación del armario.

5. Sistema de control inteligente

5.1 el sistema de control está configurado con una pantalla táctil a todo color, que puede mostrar el estado de varios parámetros en tiempo real.

5.2 todo el equipo está controlado centralmente por el sistema de microordenador. De acuerdo con los parámetros establecidos por el cliente, el sistema informático detecta automáticamente los parámetros de cada sensor en tiempo real, y un acoplinteligente controla el ventilador, el sensor de gas combustible, el arranque y paro del sistema de control de temperatura, el interruptor del sistema de control de acceso e iluminación, las funciones de alerta temprana y alarma.

5.3 cuando el indicador de parámetro alcanza el valor predefinido, el sistema de control envía un mensaje corto o una notificación de advertencia de voz al administrador a través de la plataforma de gestión en la nube, para que los usuarios puedan manejar el peligro con antelación.

5.4 el sistema de control admite el inicio de sesión de la aplicación, y puede ver de forma remota el estado de funcionamiento de la temperatura del armario, fuera de la temperatura del armario, la humedad del aire, el estado abierto de la puerta del armario, el estado del aire acondicionado y la temperatura actual establecida en el armario, y el escape del sistema de escape y otros parámetros de estado de funcionamiento.

6. Sistema de videovigilancia

La cámara de red POE 6.1 a prueba de explosiones (no menos de 1,3 millones de píxeles) está equipada dentro y fuera del gabinete, con resolución de ultra alta definición 1080P y función de monitorización infrarroja nocturna;

6.2 se deja el puerto de red RJ45 para conectarse con el sistema de monitorización general de la escuela;

6.3 sistema de Video vigilancia con función de memoria de almacenamiento, puede grabar más de un mes de datos de monitoreo, se puede ver en cualquier momento en el teléfono móvil, ordenador.

7. Sistema de monitoreo de sensores

7.1 el gabinete está equipado con temperatura a prueba de explosiones, dispositivo de detección de humedad, dispositivo de detección de gas combustible a prueba de explosiones, dispositivo de detección de gas VOC a prueba de explosiones, dispositivo de detección de humo y temperatura a prueba de explosiones, con función de visualización de datos de campo LED, para la supervisión del entorno interno del gabinete;

7.2 cada dispositivo de detección puede monitorizar el interior del armario en tiempo real durante 24 horas. Cuando el indicador alcanza el valor de seguridad establecido, varias medidas de eliminación y alarmas se ejecude de forma inteligente a través del sistema de control.

8. Dispositivos de ventilación y de escape

8.1 el sistema de escape tiene función de enlace con el sistema de control. Cuando el sistema de control detecta que los indicadores internos superan la norma, el sistema de escape arrancará automáticamente. La base del ventilador está equipada con medidas de amortigu.

8.2 el ventilador ha pasado la certificación Ex a prueba de explosiones, AC 220V, potencia 180W, velocidad 1450 (r/mim), diámetro de la hoja 300mm, volumen de aire de 24m metros cúbicos /min, grado anticorrosión: WF1, con tapa de obtural al final del conducto de aire;

8.3 cuando la entrada de aire se cierre automáticamente a 74 ° C, el tiempo de resistencia al fuego después del cierre no debería ser inferior a 90 minutos (resistencia al fuego interna y externa), y los dispositivos pertinentes deberían tener certificaciones pertinentes, como UL, 3C, etc., o informes autorizados de terceros;

8.4 cuando la salida de aire se cierra automáticamente a 74 ° C, el tiempo de resistencia al fuego después del cierre no debe ser inferior a 90 minutos (resistencia al fuego interna y externa), y los dispositivos pertinentes deben tener certificaciones pertinentes, como UL, 3C, etc., o informes autorizados de terceros;

8.5 el conducto de entrada de aire se llena con materiales de expansión automática. Después de un incendio, los materiales de expansión bloquean automáticamente el conducto de aire. El tiempo refracdel material expandido no es menor de 90 minutos, y se requiere un informe autorizado de un tercero.

9. Sistema de lavado ocular y ducha de emergencia

9,1 compuesto ojo de spray de emergencia aranaran, hecho de acero inoxidable 304, instalado en el lado exterior de la puerta del gabinete, puede llegar dentro de 5 segundos en emergencia, necesidad de continuar para estabilizar el flujo de agua, 1 segundo de inicio rápido sin barreras.

9.2 la aranocular debería tener un dispositivo de drenaje de agua, que pueda descargar el agua en la tubería para evitar que la tuberse congele en tiempo frío.

9.3 la aranocular combinada debe tener certificado CSA e informe de prueba.

10. Sistema de control de temperatura

10.1 la pared del armario está equipada con material de aislamiento de fuego clase A de 100mm de espesor para evitar que la temperatura interna se sobrecaliente cuando la temperatura es demasiado alta.

10.2 el armario está equipado con aire acondicionado a prueba de explosiones, que puede controlar eficazmente la temperatura en el armario cuando la temperatura ambiente es demasiado alta o demasiado baja. Aire acondicionado dividido a prueba de explosiones: tensión nominal 220V50Hz, usando Midea, Gree y otras marcas de aire acondicionado. Proporcionar una copia del certificado a prueba de explosiones del aire acondicionado.

10.4 materiales de aislamiento contra incendios proporcionar una copia del informe de prueba de la junta de aislamiento contra incendios y ahorro de energía emitido por el centro de inspección y supervisión de calidad, y la calificación de fuego debe reflejarse en el informe de prueba.

11. Sistema de extinción de incendios

11.1 el armario está equipado con un dispositivo automático de extinción de incendios, que cubre todo el interior del armario. Cuando la temperatura interior alcanza los 70℃, el elemento sensor de temperatura explotará automáticamente, y el agente extintor de incendios se rociará automáticamente en el área protegida para extinguel fuego.

12. Sistema de alimentación a prueba de explosiones

12.1 el sistema de fuente de alimentación a prueba de explosión consiste en luces LED a prueba de explosión, luces de emergencia a prueba de explosión, luces de salida de seguridad a prueba de explosión, alarmas de sonido y luz a prueba de explosión y otros dispositivos a prueba de explosión. Todos los circuitos del armario se instalarán de conformidad con los requisitos a prueba de explosiones GB3836.

12.2 los dispositivos pertinentes deberán tener el certificado a prueba de explosiones (disponible en línea) y el informe de prueba emitidos por el centro de inspección y supervisión de la calidad del producto a prueba de explosiones.

13. El mecanismo de la filtro

13.1 después de que el dispositivo de filtro descarga el gas que contiene COV en el armario, el gas que entra al medio ambiente cumple los requisitos de GB16297 y GB14554;

13.2 el dispositivo de filtro contiene o puede añadir pequeños equipos: (ejemplo) caja de adsorde carbón activo, unidad de filtro, equipo de fotooxígeno, puride aire, etc.;

13.3 si la colocación del dispositivo de filtro puede reducir el ruido o es necesario de otro modo, el dispositivo de filtro se puede ajustar fuera del armario de forma independiente.

14. La señalización

14.1 las señales y etiquetas de advertencia de seguridad deberán estar hechas de materiales resistentes a la corrosión;

14.2 establecer etiquetas de advertencia y etiquetas de acuerdo con GB15562.2 y GHS u otras normas autorizadas del sistema globalmente armonizado de clasificación y etiquetado de productos químicos.

15. Seguro de productos

15.1 el seguro de responsabilidad de terceros para este producto no será inferior a RMB 10 millones.

16. Servicio post-venta y garantía

16.1 compra de paquetes de productos, instalación y puesta en marcha;

16.2 garantía de piezas eléctricas de 1 año, garantía de gabinete de 10 años;

16.3 respuesta al problema del producto en 2 horas, el personal de servicio técnico llegó a la escena en 48 horas para resolver.
